孔板标记方法
详细介绍:



      冲孔板用途广泛,根据材质选用不同,孔形和开孔率的不同其组合多变,如何用一种简单标记方法让大家准确地沟通呢?现根据国际标准ISO7806-1983和中华人民共各国国家标准10061-88简单介绍如下标记方法:



材质    板厚   孔形代号   孔尺寸   排列代号   孔距



1、材质分类:不锈钢,低碳钢,热轧板,铝板,铜板,钛板,塑铝板,PVC等等

2、板材厚度:单位为mm,通常取2位小数,如:0.10mm0.42mm0.50mm1.0mm

 3、孔形分类:现取常用6种孔形标记:



孔形代码 图形 含义
R 圆形孔
C    正方形孔
H 正六角孔
CD  孔对角线与板边平行的方孔
LC    长方孔
LR    长圆孔
长腰孔





4、孔的基本尺寸用 WW1W2表示。

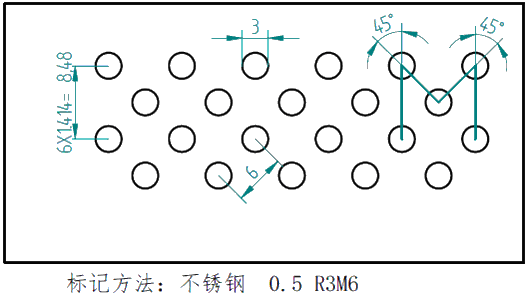

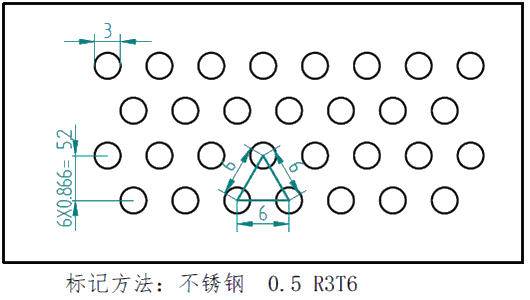

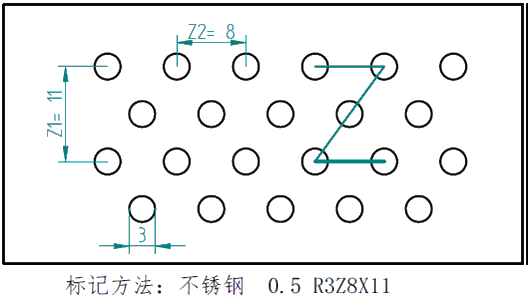

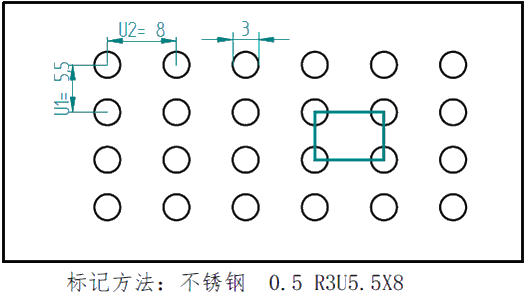

5、排列方式:不锈钢材质,厚度0.5mm为例:

排列方式















45














 以上是冲孔板的标识方法的简单介绍,如需要帮助,欢迎您与我们联系:021-56512690。
